茶饮料热灌装设备

设备采用卡瓶颈传动技术，实现全自动冲瓶、灌装、旋盖等工序，自动化程度高，配有完善的温度控制系统和回流系统，设有完善的灌装设备自动清洗系统及控制程序。茶饮料设备选用优良的SUS304材料制作，主管件部件采用数控机床精细加工，其采用先进光电检测各部件的运行状况，具有无瓶不灌装，无瓶不送盖，自动化程度高，简易的人机界面的操作显示屏。

生产能力：3000-20000BPH
灌装精度：≤±3mm
容量：350~500ml
冲瓶用水压力：0.2~0.25Mpa

在线咨询 >

如果您有更多问题需要咨询我们并获得最佳报价，请立即通过 WhatsApp 或电子邮件直接联系我们：

0516-88998626
微信

茶饮料热灌装设备

产品介绍
产品卖点
参数配置
产品视频

产品介绍

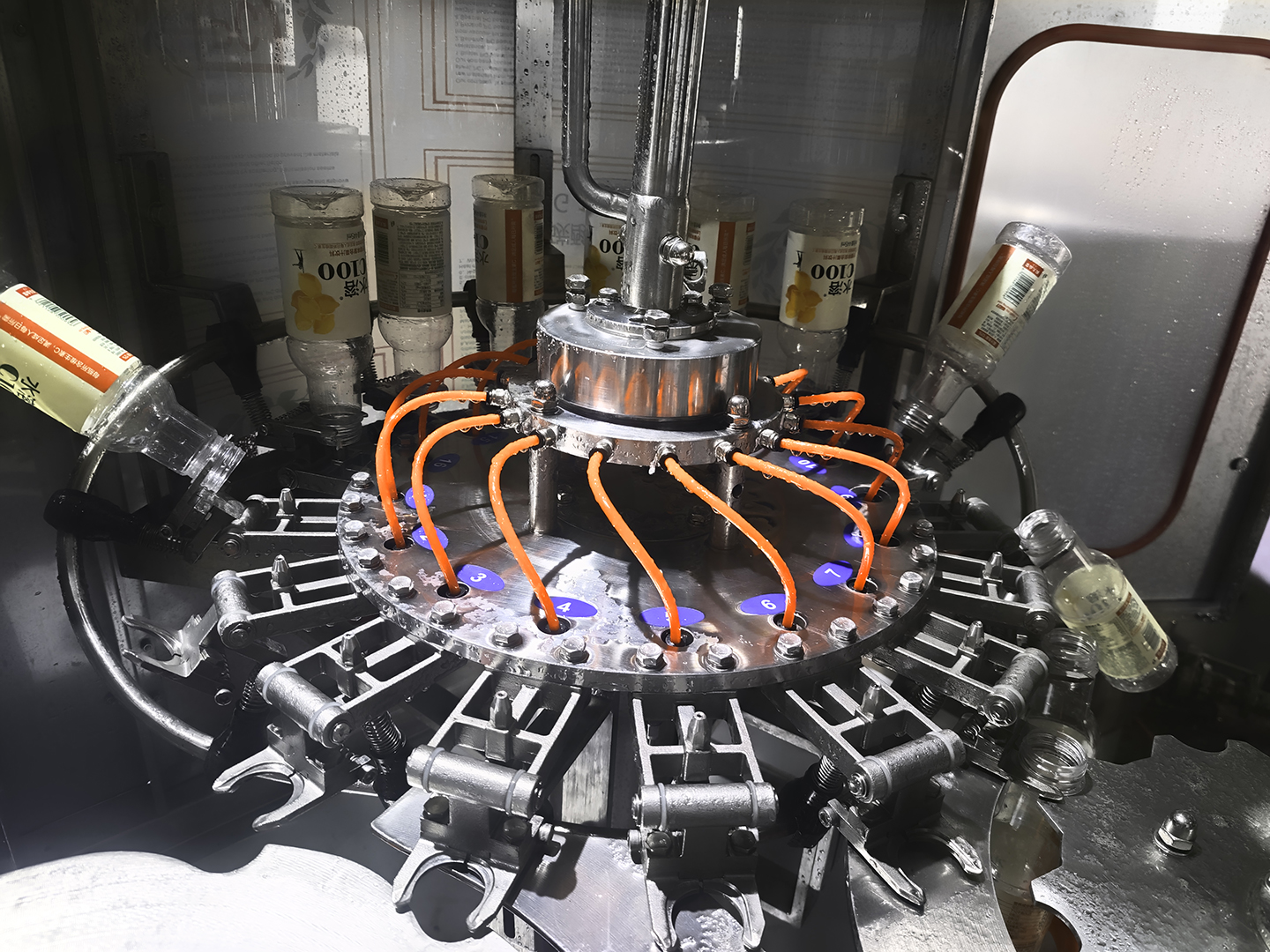

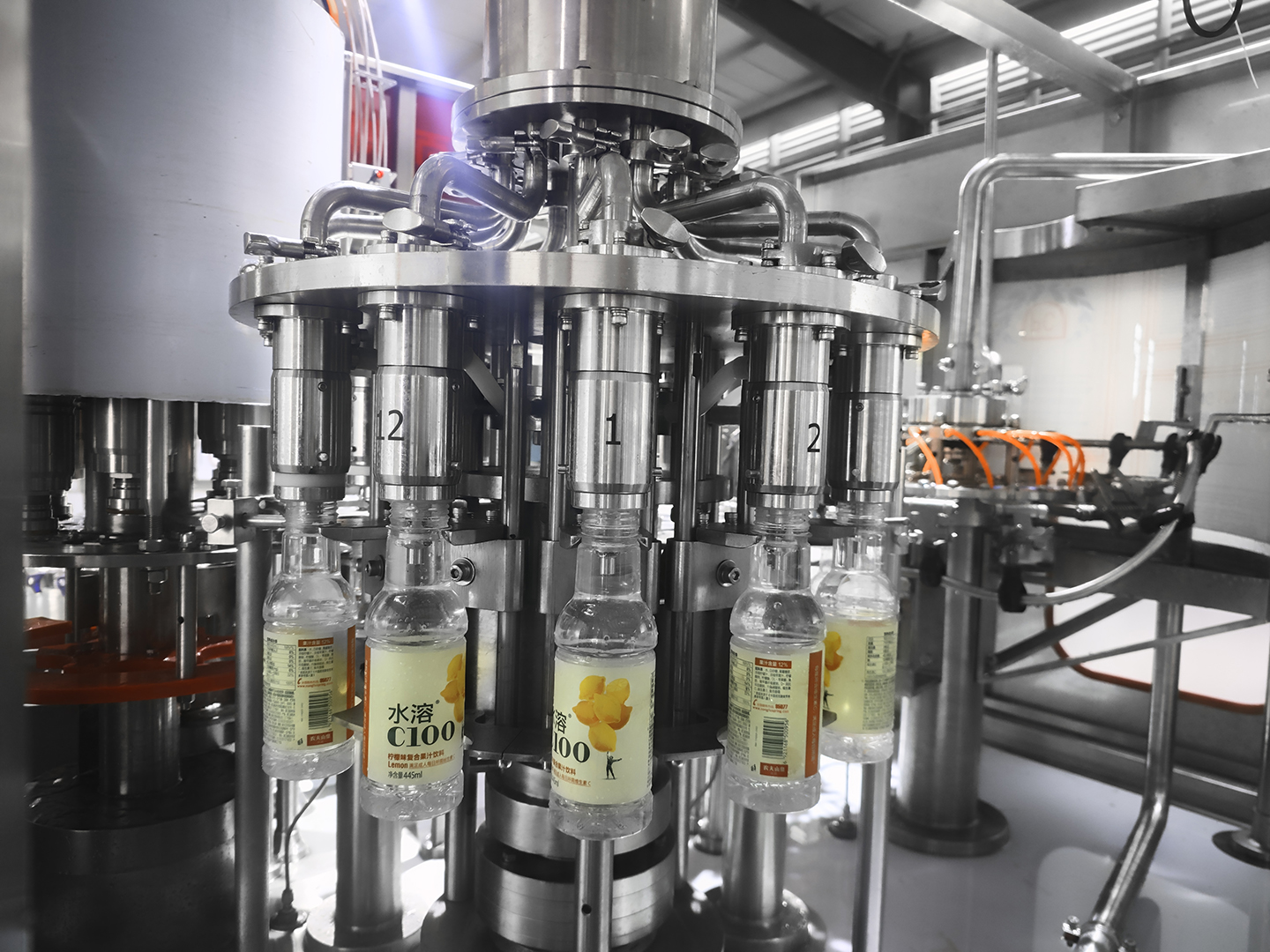

1.瓶子通过进瓶螺杆由拔瓶星轮传送至三合一机的冲瓶机，冲瓶机回转盘上装瓶夹，瓶夹夹住瓶口沿一导轨翻转180°使瓶口向下。在冲瓶机特定区域，特殊专用喷嘴喷出冲瓶水，对瓶子内壁进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°，使瓶口向上。洗净后的瓶子通过拔瓶星轮由冲瓶机导出传送至灌装机。进入灌装机的瓶子由钟形罩罩住瓶口保持，在升降凸轮作用下瓶子上升接触灌装阀，瓶口与灌装阀的橡胶垫接触、压紧而密封，瓶子在无瓶不灌装机构作用下，由挡柱将阀杆打开，转动注气位置，经过注气等压后开始灌装，当液面达到回气管高度时自动停止灌装。灌装结束后灌装阀在关阀机构作用下关闭，进而排气，结束整个灌装过程。

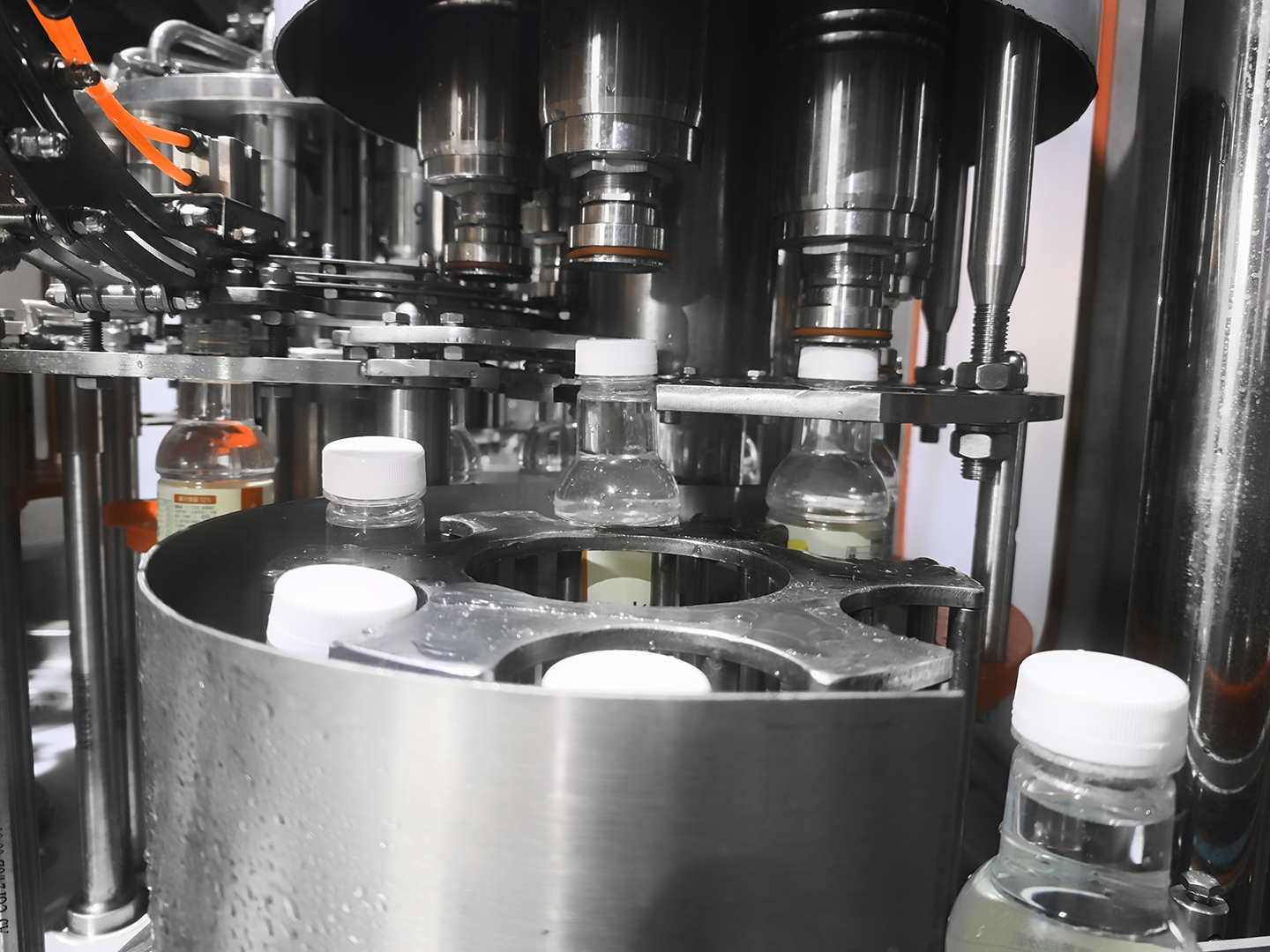

2.瓶子在凸轮作用下下降使灌满物料的瓶子离开灌装阀，瓶子通过过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位，保持瓶子直立并防止旋转。旋盖头在旋盖机上保持公转并自转，在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作，完成整个封盖过程。理盖器位于旋盖机上方，通过落盖导轨与旋盖机拨盖盘相连。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上，由输送链传送出三合一灌装机，进入下一道工序。

产品卖点
茶饮料热灌装机结构紧凑，控制系统完善，操作方便，自动化程度高;
变换瓶形只需更换旋盖部分星轮，弧形导板即可实现;
与物料接触之零件均采用优良不锈钢制造，无工艺死角，易清洗;
采用高速灌装阀，液位准确无液损，确保灌装工艺要求;
封盖头采用磁力恒扭矩装置，确保封盖质量，并且不会损坏瓶。

参数配置

项目	单位	RCGF系列
生产能力	BPH	3000-20000
灌装精度	mm	≤±3
容量	ml	350-500
冲瓶用水压力	Mpa	0.2~0.25
冲瓶用水量	Kg/h	500-1800
耗气量	m³/min	0.3-0.4
总功率	Kw	4.0-7.8
额定电压	V/Hz	380V/50Hz
重量	Kg	2500-9000
